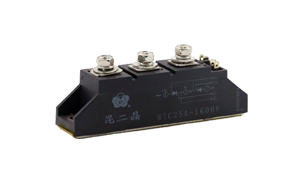

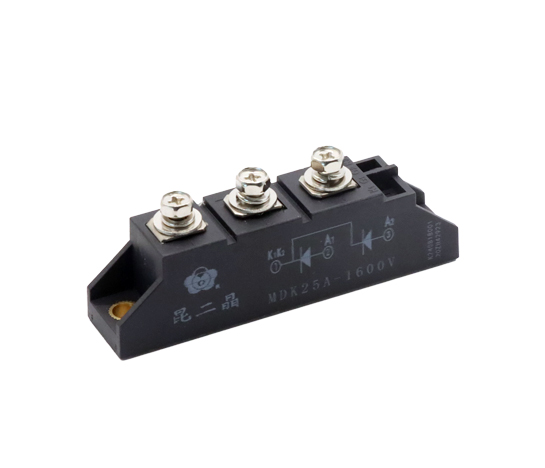

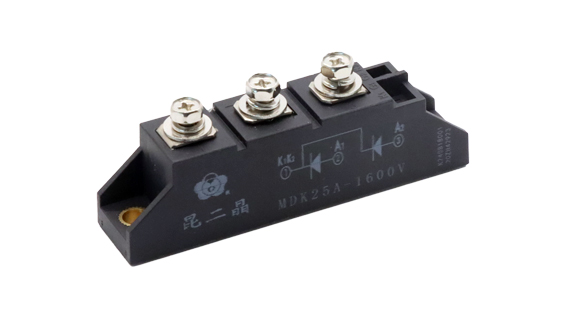

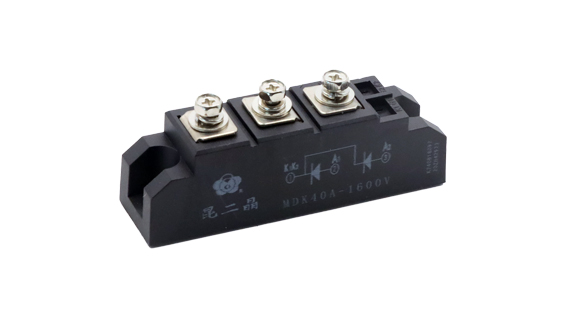

防反(防逆流)二極管是絕緣型(即模塊接線柱對銅底板之間的絕緣耐壓大于3.1KV有效值),因此可以把多個模板安裝在同一散熱器上,或裝置在接地外殼上。
特點● 芯片與底板電氣絕緣,2500V-3000VAC交流電壓
● 真空燒結,優(yōu)良的溫度特性和功率循環(huán)能力
● 體積小,重量輕
● 最高工作結溫達150℃,正向壓降小
型號 Type |
IT(AV) | VRRM | VTM @IFM | IRRM | lF(RMS) | IFSM | Rjc | Tjm | Viso |
外形 Outline |
|
?A | V | V | A | mA | A | Axl00 | ℃/W | ℃ | V(AC) | ||
MDK130A16-H34 | 130 | 1600-3000 | 1.1 | 410 | 12 | 212 | 3.9 | 0.31 | 0.31 | 2500 | 5 |

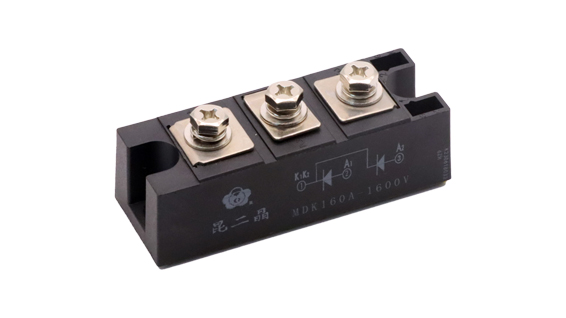

MDK160A16-H34 | 160 | 1600-3000 | 1.1 | 480 | 12 | 251 | 6 | 0.23 | 0.23 | 2500 | 5 |
MDK200A16-H34 | 200 | 1600-3500 | 1.1 | 600 | 12 | 314 | 8 | 0.21 | 0.21 | 2500 | 7 |
MDK250A16-H34 | 250 | 1600-3500 | 1.38 | 750 | 20 | 393 | 11 | 0.14 | 0.14 | 2500 | 7 |
MDK300A16-H38 | 300 | 1600-3500 | 1.38 | 900 | 20 | 471 | 12.5 | 0.130 | 0.130 | 2500 | 7 |
MDK350A16-Y53 | 350 | 1600-3500 | 1.38 | 1050 | 30 | 550 | 15 | 0.11 | 0.11 | 2500 | 8 |
MDK500A16-Y53 | 500 | 1600-3500 | 1.38 | 1500 | 40 | 785 | 21 | 0.90 | 0.90 | 2500 | 8 |
